Test-Injektionen mit URETEK-Kunstharz, N8 Faulensee – Leissigen

Zur Überbrückung der Gipskarsttrichter im tieferen Strassenunter­grund wurden Test-Injektionen im Grundwasserbereich durchgeführt. Das begleitende Monitoring zeigte keine negativen Auswirkungen aufgrund der URETEK-Kunstharzinjektionen auf das Grundwasser.

Grundwasserschutz

Gemäss Wegleitung Grundwasserschutz des Bundesamtes für Umwelt, BAFU sind Injektionen im wassergesättigten Bereich des Gewässerschutzbereichs Au nicht erlaubt. Anlässlich einer Besprechung im Jahr 2014 zeigte sich jedoch auch das BAFU daran interessiert, Test-Injektionen im Gewässer­schutzbereich Au durchzuführen, um die positiven Laborergebnisse bezüglich der Umweltauswirkungen der URETEK Kunstharzinjektionen mittels Grundwassermonitoring zu ­verifizieren. Als geeignetes Objekt für diese Test-Injektionen hat sich das globale Erhaltungsprojekt N08.52 Spiez – Interlaken West herauskristallisiert.

Problematik

Die N8 verläuft im Abschnitt Faulensee – Leissigen auf 3 km Länge im Gipskeuper von Krattigen. In diesem Bereich treten seit Jahren lokale Absenkungen und in­folgedessen Schäden im Strassenkörper auf, welche von Gipskarsttrichtern im Untergrund verursacht werden. Diese lokalen Schadstellen führen wiederkehrend zu Betriebsunterbrüchen und zu hohen Reparaturkosten.

Lösung mit URETEK-Kunstharz­injektionen

Nach umfangreichen Vorabklärungen hat das Bundesamt für Strassen, ­ASTRA entschieden, bei km 7.506 Test-Injektionen mit URETEK-Kunstharz auszuführen. Das BAFU sowie das Amt für Wasser und Abfall, AWA des Kantons Bern haben den Test-Injektionen nur unter der Auflage eines umfangreichen Grundwassermonitorings zugestimmt. Das Grundwasser wurde im Zu- und Abstrom des Injektionsbereichs vor, während und nach der Injektion intensiv überwacht. Zur Ermittlung der Fliessgeschwindigkeit des Grundwassers wurde vorgängig ein Markierversuch durchgeführt. Insgesamt wurden auf einer Fläche von 120 m2 2900 kg URETEK-Kunstharz in eine Tiefe von -8 m bis -5 m (Säulen-Injektionen) eingebracht, was 8 kg Kunstharz pro m3 Boden entspricht.

Monitoring

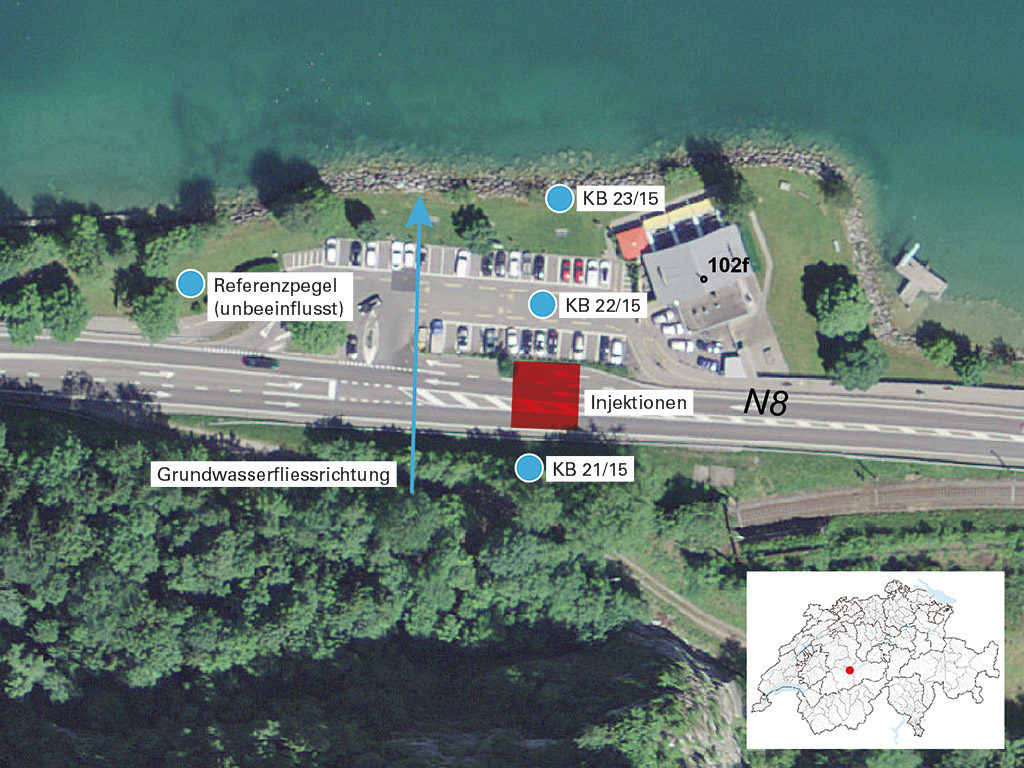

Mit der gewählten Versuchsanordnung konnte davon ausgegangen werden, dass eine allfällig vom Injektionsgut stammende Schadstofffahne innert weniger Tage bei den in 13 m respektive 31.5 m vom Injektionsort liegenden Entnahmebrunnen KB 22/15 und KB 23/15 eintreffen würde. Der Entnahmebrunnen KB 21/15 diente als Referenzmessung im Zustrombereich.

Abteufen der Injektionslanze bis -8 m

Abteufen der Injektionslanze bis -8 m

a) Injektion  ›  b) Bohrung  ›  c) Vorbereitung für Injektion

Resultate

Die vom BAFU festgelegten Indikatorwerte von 2 mg DOC/L und 10 µg AOX/L wurden zu jedem Zeitpunkt eingehalten. Die Werte von Ammonium lagen unter beziehungsweise im Bereich der Bestimmungsgrenze. Alle Analysewerte für Zinn, Bisphenol A und Formaldehyd lagen unter den entsprechenden Bestimmungsgrenzen. Mit einem Ames-Test konnte gezeigt werden, dass durch den Injektionskörper keine Stoffe, welche mutagene Eigenschaften aufweisen, im Grundwasser vorhanden sind. Auch eine signifikante Änderung der Durchflusskapazität des Grundwassers wurde nicht beobachtet. Als Referenz diente dabei ein nicht im Einflussbereich der Kunstharzinjektionen stehender Referenzpegel.

Schlussfolgerung

Die Resultate des Grundwassermonitorings Faulensee – Leissigen bestätigten die Laborresultate früherer Unter­suchungen sowie die Beurteilung des URETEK-Kunstharzes durch das Deutsche Institut für Bautechnik, DIBt, dass aufgrund von URETEK-Injektionen keine nega­tiven Auswirkungen auf das Grundwasser feststellbar sind.

Gesamt-Projektleitung:

Rachel Riner
MSc Geologin, GEOTEST AG, 3052 Zollikofen

Grundwasser-Monitoring:

GEOTEST AG, 3052 Zollikofen

Beratung/Beurteilung bezüglich ­Umweltauswirkungen:

Basler & Hofmann AG, 8133 Esslingen

Verfasser:

Beat Hodel
Dr. sc. nat., Biologe, Toxiko­loge / Basler & Hofmann AG

Cornelia Angehrn
Dr. phil II, Chemikerin / Basler & Hofmann AG
